UML Diagram : Activity Diagram

Activity Diagram

  1. Pengertian Activity Diagram
    Activity Diagram merupakan rancangan aliran aktivitas atau aliran kerja dalam sebuah sistem yang akan dijalankan. Activity Diagram juga digunakan untuk mendefinisikan atau mengelompokan aluran tampilan dari sistem tersebut. Activity Diagram memiliki komponen dengan bentuk tertentu yang dihubungkan dengan tanda panah. Panah tersebut mengarah ke-urutan aktivitas yang terjadi dari awal hingga akhir.
  2. Fungsi Activity Diagram
  • Memperlihatkan urutan aktifitas proses pada sistem.
  • Membantu memahami proses secara keseluruhan.
  • Activity Diagram dibuat berdasarkan sebuah atau berapa use case.
  • Menggambarkan proses bisnis dan urutan aktivitas dalam sebuah proses.

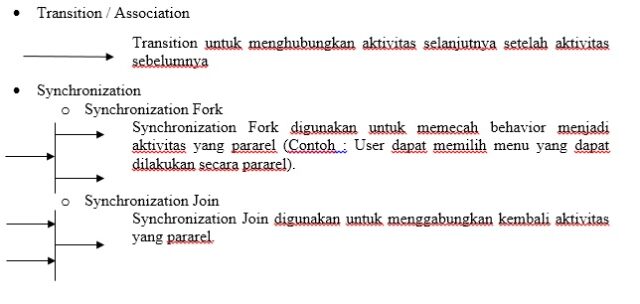

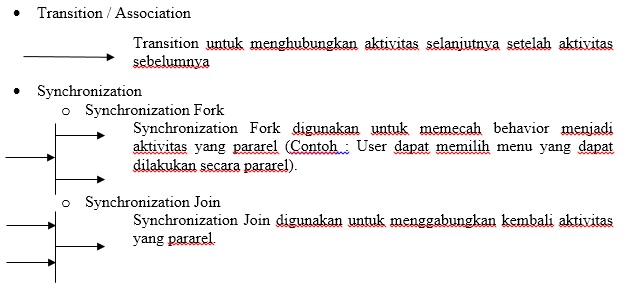

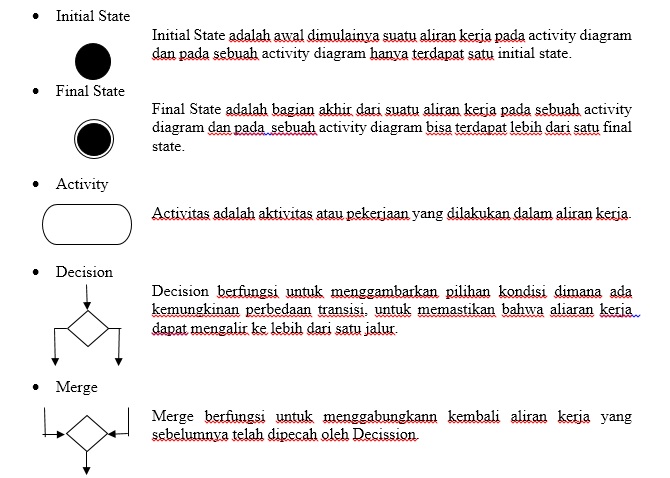

  1. Komponen Activity Diagram

Referensi :
https://en.wikipedia.org/wiki/Activity_diagram

Author : Muhammad Rizky
Supervised : Irma Kartika Wairooy, S.Kom., M.TI
