UML Diagram : Use Case Diagram

Use case diagram merupakan diagram yang menggambarkan hubungan antara aktor dengan sistem. Use case diagram bisa mendeskripsikan sebuah interaksi antara satu atau lebih aktor dengan sistem yang akan dibuat. Use case diagram juga bisa digunakan untuk mengetahui fungsi apa saja yang ada di dalam sebuah sistem dan  bisa juga mempresentasikan sebuah interaksi aktor dengan sistem. Komponen tersebut kemudian menjelaskan komunikasi antara aktor,  dengan sistem yang ada. Dengan demikian, use case dapat dipresentasikan dengan urutan yang sederhana, dan akan mudah dipahami oleh para konsumen. Manfaat dari use case sendiri adalah untuk memudahkan komunikasi dengan menggunakan domain expert dan juga end user, memberikan kepastian pemahaman yang pas tentang requirement atau juga kebutuhan sebuah sistem.

Use case diagram mempunyai 3 komponen ,yaitu :

  1. Sistem
    Menyatakan batasan sistem dalam relasi dengan aktor-aktor yang menggunakannya (di luar sistem) dan fitur-fitur yang harus disediakan (dalam sistem).
  2. Aktor
    Aktor adalah segala hal diluar sistem yang akan menggunakan sistem tersebut untuk melakukan sesuatu. Bisa merupakan manusia, sistem, atau device yang memiliki peranan dalam keberhasilan operasi dari sistem.
  3. Use Case
    Use Case sendiri adalah gambaran fungsional dari sebuah sistem. Dengan demikian, antara konsumen dan juga pengguna pada sistem tersebut, akan mengerti atau paham mengenai fungsi sistem yang tengah dibangun.

Use case diagram juga mempunyai beberapa relasi, yaitu:

  1. Association
    Teknik mengindentifikasi interaksi yang dilakukan oleh actor tertentu dengan use case tertentu. Hal ini digambarkan dengan garis antara aktor terhadap use case tersebut.
  2. Generalization
    Mendefinisikan relasi antara dua aktor atau dua use case yang mana salah satunya meng-inherit dan menambahkan atau override sifat dari yang lainnya.
  3. Dependency
    Dependency ini terbagi menjadi 2 macam, yaitu include dan juga extend.
    Include :
    Berfungsi untuk mengindentifikasi hubungan antara 2 use case, dimana use case yang satu akan memanggil use case yang lainnya.
    Extend :
    Apabila pemanggilan, memerlukan kondisi tertentu maka akan berlaku dependensi.

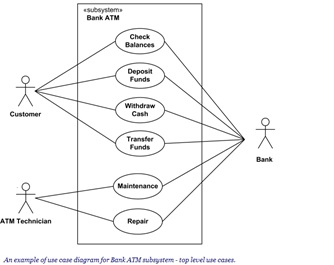

Contoh Use Case Diagram :

Referensi : http://www.agilemodeling.com/style/useCaseDiagram.htm

Author : Michael Kharisma Hutauruk
Supervised : Irma Kartika Wairooy, S.Kom., M.TI


Published at : Updated
